性能參數
|
產品型號 |
LLPD.i13z |
| 標準額定電壓(有效值) | 13.2 kV |
| 可截?cái)嘧畲蠊ゎl續流(峰值) | 1.0 kA |
| 外空氣間隙距離 | 30-35mm |
| 正極性50%雷電沖擊放電電壓不大于 | 100 kV |
| 最小工頻耐受電壓(濕式) | 26 kV |
| 雷電沖擊釋放能力(200μs) | 1.0 C |
| 大電流(4/10μs)沖擊耐受 | 65 kA |
| 紫外線耐受 | 1000 小時 |
| 重量 | 1.3 kg |
安裝方式
10kV感應雷防雷裝置采用換相安裝方式，僅需在每個桿塔安裝一相，并保持前后桿塔換相錯位安裝。這樣 可以保護線路免遭感應雷過電壓的危害。
A→B→C→A→B→C→A
10kV防雷裝置(感應雷型)

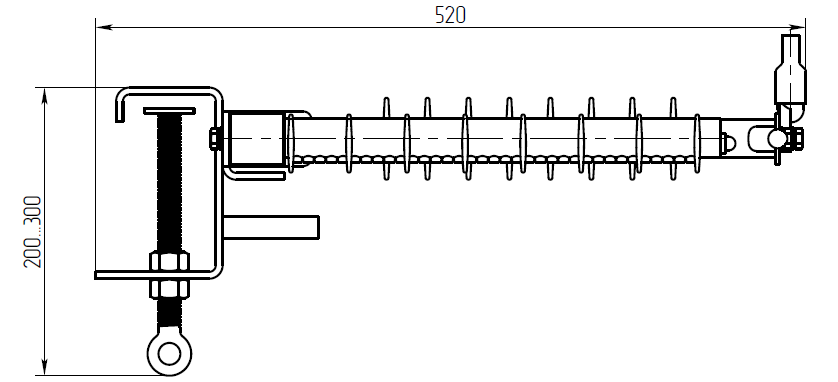

1. 停電安裝方案
- 外部空氣間隙在工廠提前固定，無需現場調整空氣間隙距離；
- 避免運行過程中由于大風等外力導致間隙發生變化；
- 安裝簡單方便，適用于各種類型桿塔；
- 產品通過三角夾安裝在橫擔上，線夾一端固定在產品的絕緣子上，另一端固定在架空線上；
- 安裝在絕緣架空線上時，需使用穿刺線夾安裝，或剝開架空線絕緣層后用非穿刺線夾安裝。
- 外部空氣間隙在工廠提前固定，無需現場調整空氣間隙距離；
- 避免運行過程中由于大風等外力導致間隙發生變化；
- 安裝簡單方便，適用于各種類型桿塔；
- 產品通過三角夾安裝在橫擔上，線夾一端固定在產品的絕緣子上，另一端固定在架空線上；
- 安裝在絕緣架空線上時，需使用穿刺線夾安裝，或剝開架空線絕緣層后用非穿刺線夾安裝。
訂貨編號
|
產品型號 |
描述 |
適用導線規格 |
防雨罩（選配） |
|
LLPD.i13z.FGJ10L0 |
配菱形通用線夾 |
25-240mm2裸導線 |
|
|
LLPD.i13z.FGJ10SC |
配擰斷式穿刺線夾 |
25-240mm2絕緣導線 |
CJ90.2328.BL |

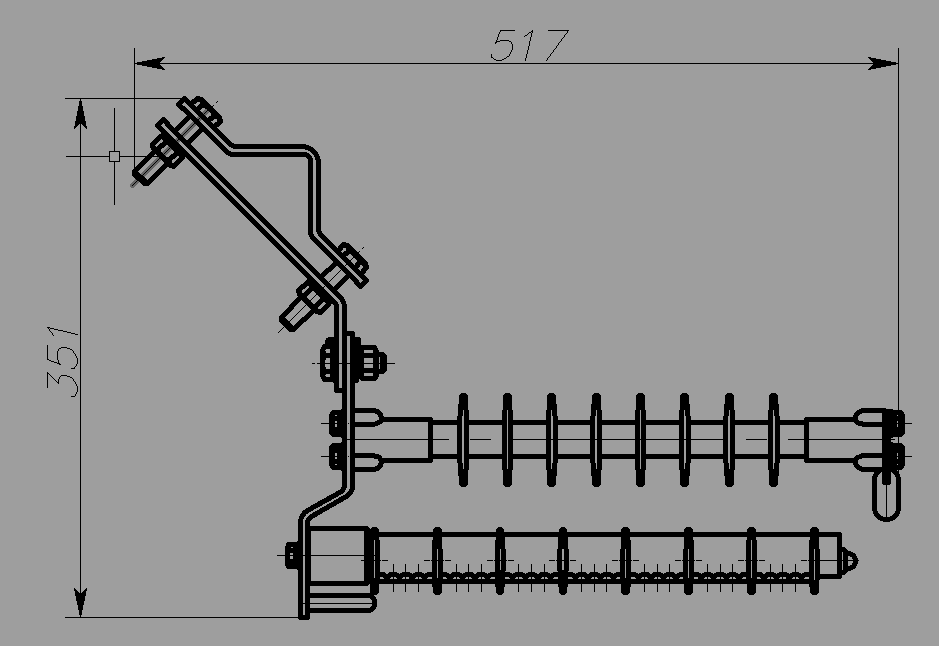

2. 帶電安裝方案
- 可帶電安裝，特別適用于停電困難的地區；
- 無需使用帶電安裝斗臂車，在山區也可安裝；
- 線夾采用專用帶電安裝線夾；
- 需采用絕緣桿操作，安裝人員需要經過培訓。
帶電安裝專用線夾
- 有穿刺和非穿刺兩種規格
- 擰斷式螺栓設計確保安裝力矩
- 可以用標準的帶電操作桿帶電作業安裝
訂貨編號
|
產品型號 |
描述 |
適用導線規格 |
|
LLPD.i13z.FGLL68.J15SC |
配絕緣穿刺帶電安裝線夾，適用于60-65mm寬的角鋼橫擔 |
25-240mm2絕緣導線 |
|
LLPD.i13z.FGLL95.J15SC |
配絕緣穿刺帶電安裝線夾，適用于70-90mm寬的角鋼橫擔 |
25-240mm2絕緣導線 |
|
LLPD.i13z.FGLL68.J15SL |
配絕緣非穿刺帶電安裝線夾，適用于60-65mm寬的角鋼橫擔 |
25-240mm2裸導線 |
|
LLPD.i13z.FGLL95.J15SL |
配絕緣非穿刺帶電安裝線夾，適用于70-90mm寬的角鋼橫擔 |
25-240mm2裸導線 |
