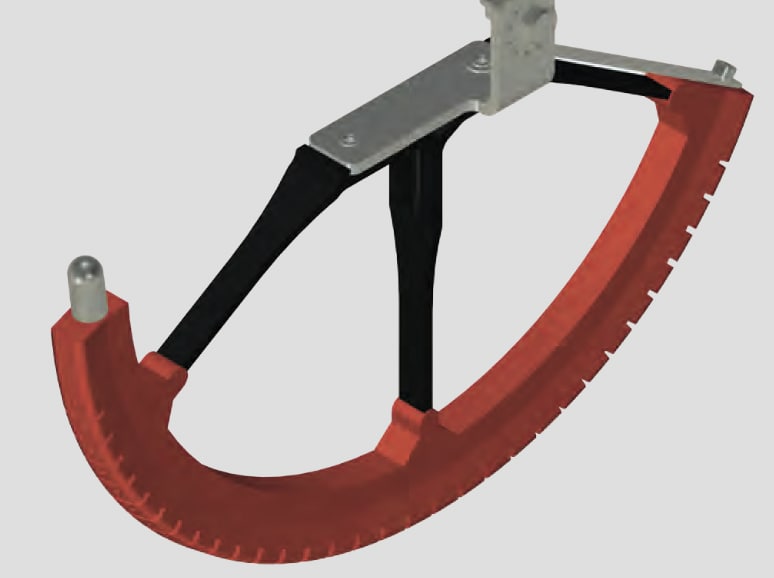

10kV防雷裝置(感應雷&直擊雷型)
性能參數
|
產品型號 |
SAd10z |
|
標準額定電壓（有效值） |
13.2 kV |
|
可截斷最大工頻續流（峰值） |
5.0 kA |
|
外空隙間隙距離 |
50±10 mm |
|
正極性50%雷電沖擊放電電壓不大于 |
100 kV |
|
最小工頻耐受電壓（濕式） |
26 kV |
|
雷電沖擊釋放能力（200μs） |
2.0 C |
|
大電流（4/10μs）沖擊耐受 |
65 kA |
|
紫外線耐受 |
1000 小時 |
|
重量 |
1.1 kg |

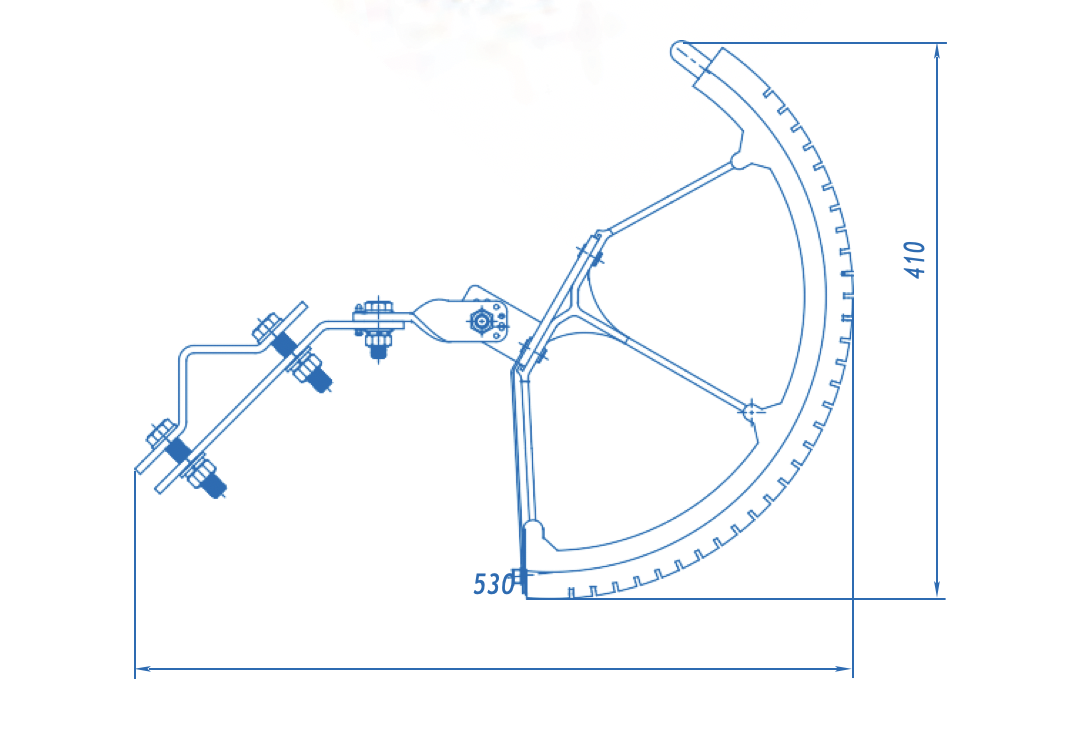

安裝方式
SAd10z系列產品的安裝，一般需要在每個桿塔安裝三 相。這樣可以更好保護線路免遭直擊雷電壓的危害。 在落雷密度相對較小的線路，該產品也可以每基桿塔 安裝一相或兩相，具體配置方案請咨詢我們。
10kV防雷裝置(感應雷&直擊雷型)
1. 非固定間隙方案
- 適用于各種類型桿塔;

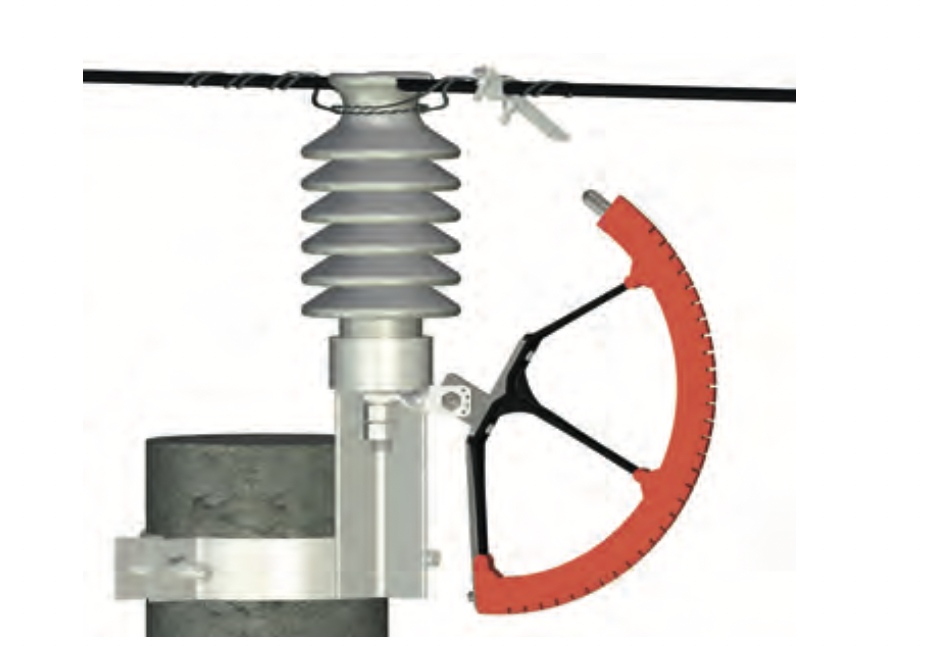

- 產品本體安裝在橫擔上，線夾安裝在導線上;
- 產品上電極和導線線夾之間設置50mm的空氣間隙;
- 當安裝在絕緣線路上時，需安裝穿刺線夾或開剝絕緣 皮安裝非穿刺線夾;
- 產品可選配一次性動作指示器。
訂貨編號
|
產品型號 （安裝在絕緣子底部） |
產品型號 （安裝在鐵橫擔上） |
導線規格 |
防雨罩（選配） |
|
SAd10.z.CNO1C1 |
SAd10.z.CNG1C1 |
用于35-70mm2絕緣導線 |
CJ90.2328.RD |
|
SAd10.z.CNO1C2 |
SAd10.z.CNG1C2 |
用于95-150mm2絕緣導線 |
|
|
SAd10.z.CNO1C3 |
SAd10.z.CNG1C3 |
用于185-240mm2絕緣導線 |
|
|
SAd10.z.CNO1L1 |
SAd10.z.CNG1L1 |
用于25-70mm2裸導線 |
|
|
SAd10.z.CNO1L2 |
SAd10.z.CNG1L2 |
用于95-120mm2裸導線 |
|
|
SAd10.z.CNO1L3 |
SAd10.z.CNG1L3 |
用于150-240mm2裸導線 |
注:防雨罩CJ90.2328.RD，當防雷裝置產品在絕緣導線上安裝時，如果不用穿刺線夾，可以將導線絕緣層開剝后 采用普通非穿刺線夾，這種情況下建議選配防雨罩套在線夾上，避免絕緣外皮開剝除進水腐蝕導線。
2. 固定間隙方案
- 外部空氣間隙在工廠提前固定，無需現場調整空氣間 隙距離;
- 避免運行過程中由于大風等外力導致間隙發生變化。
- 安裝更加簡單方便，適用于各種類型桿塔;
- 產品本體安裝在橫擔上，線夾安裝在導線上;
- 當安裝在絕緣線路上時，需安裝穿刺線夾或開剝絕緣 皮安裝非穿刺線夾;
|
產品型號 （固定在橫擔角鐵上） |
產品型號 （固定在水泥桿塔上） |
導線規格 |
防雨罩（選配） |
|
SAd10.z.CNFGC1 |
SAd10-FGDQJ2C1 |
用于35-70mm2絕緣導線 |
CJ90.2328.RD |
|
SAd10.z.CNFGC2 |
SAd10-FGDQJ2C2 |
用于95-150mm2絕緣導線 |
|
|
SAd10.z.CNFGC3 |
SAd10-FGDQJ2C3 |
用于185-240mm2絕緣導線 |
|
|
SAd10.z.CNFGL1 |
SAd10-FGDQJ2L1 |
用于25-70mm2裸導線 |
|
|
SAd10.z.CNFGL2 |
SAd10-FGDQJ2L2 |
用于95-120mm2裸導線 |
|
|
SAd10.z.CNFGL3 |
SAd10-FGDQJ2L3 |
用于150-240mm2裸導線 |
注:防雨罩CJ90.2328.RD，當防雷裝置產品在絕緣導線上安裝時，如果不用穿刺線夾，可以將導線絕緣層開剝后 采用普通非穿刺線夾，這種情況下建議選配防雨罩套在線夾上，避免絕緣外皮開剝除進水腐蝕導線。
